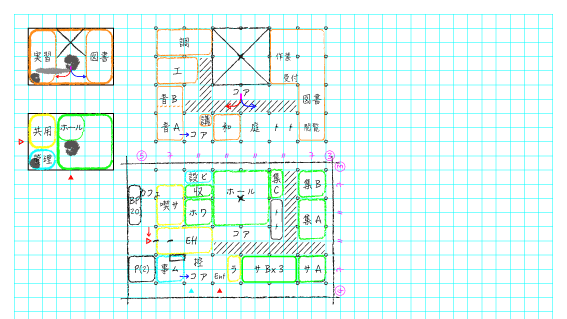

倍コマでは、チビコマで当たりを付けたゾーン内に必要コマ数をとっていくのですが、ムリクリ感がなければ目安の50m2になる７m × ７mとか６m × ８m（or８m × ６m）で納まるハズです。

＊特記事項で

H26：吹抜けを適切な場所にまとまったスペースで80m2以上設け、

H25：間口及び奥行きは芯々10m以上とする。

H24：適切な場所にまとまったスペースで150m2以上の吹抜けを設け、

のような面積指定がある場合は、その条件を充たすようスパン寸法を決めないと受かりたいという気合いが試験委員に伝わらないかもしれない。

昨年のウラ模試もコミュニティセンターだったのですが、エントランスホールの特記事項が、

・１階と２階の空間の連続性を考慮した吹抜け（60m2以上）を計画する。

と一言多かったので（じ、ジョークですよーm(_ _)m）要調整でした。
今回は７m × ７mスパンにすると、建物廻りの敷地空き寸法もいい感じに取れそうなので、要求室床面積に合うよう壁位置を調整するだけです。

みんなが大好き、7mスパンでいけそう

ちょっとズルした、というか

体力が無いので^^;）、作図も要点もスルーですが、m(_ _)m

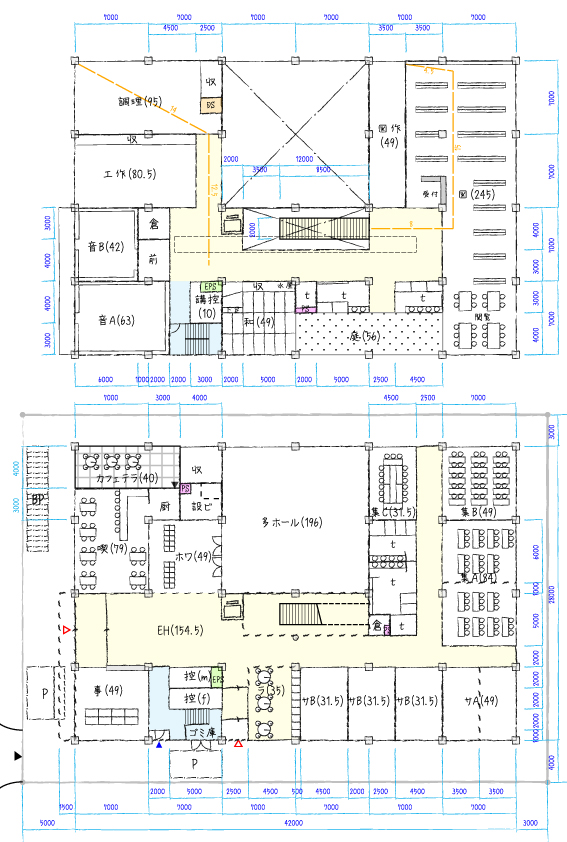

寸法はこんな感じで押えました。

抜け落ちや間違い、が。。。あるかもしれません(・・；)

面積表は、

カフェテラスをピロティにしたためか、ちょっと小さめ。特に狭い部屋はないはずですが。。。
