環境負荷_02

今回の“建築物の環境負荷低減について”では、設問が２つあって、
「自然採光」及び「自然換気」について考慮したこと
というものがありました。聞かれていることは、どのような手法で取り入れたかというより、
建築物の環境負荷低減（熱負荷の抑制、省エネルギー効果）について、「自然採光」及び「自然換気」を（積極的に）取り入れる計画とする際考慮したこと、
の記述や補足を求められたのだと思います。
試験元は、過去問の標準解答例で

西側のバルコニーは出を大きくして配慮、と。ニクイねぇ！試験元😈

なんてことをやってました。そのまんまパクッ、オットシツレイシマシタ、参照するのでもよかったと思いますし、課題文通り“（日射遮蔽効果のある）植栽”を利用するなどしてもよかったのだと思います。

環境負荷_01

「設計製図の試験」の設備計画で毎度おなじみの“環境負荷低減”ですが、例年の
H27：空調設備、給排水衛生設備、電気設備、消火設備等を適切に設けるとともに、環境負荷低減に配慮する。
H26：空調設備、給排水衛生設備、電気設備、消火設備等を適切に設け、環境負荷低減に配慮する。
H25：空調設備、給排水衛生設備、電気設備、消火設備等を適切に設け、環境負荷低減に配慮する。
H24：空調設備、給排水衛生設備、電気設備、消火設備等を適切に設け、環境負荷低減に配慮する。
H23：空調設備、給排水衛生設備、電気設備、消火設備等を適切に設け、環境負荷低減に配慮する。
H22：空調設備、給排水衛生設備、電気設備等を適切に設け、環境負荷低減に配慮する。
H21：空調設備、給排水衛生設備、電気設備等を適切に設け、環境負荷低減に配慮する。
という設計条件が、今回は
空調設備、給排水衛生設備、電気設備、消火設備等を適切に設ける。
太陽熱、地中熱、井水、植栽等を利用するなどし、環境負荷低減に配慮する。
とされていました。

昨年までの“環境負荷”であれば、地球に優しい云々・・とか、ＬＣＣとかでの意味合いのような、

環境基本法

　　　第一章　総則

（定義）

第二条 　この法律において「環境への負荷」とは、人の活動により環境に加えられる影響であって、環境の保全上の支障の原因となるおそれのあるものをいう。

ということとも取れると思います。

環境省：環境白書より転載

がー、
今回は、問題文に

と記載されているので、“環境負荷低減”というのは、「設計製図の試験」的には、環境からの負荷（ようは、人が感じる暑さ、寒さ等）ということと取っていいのだと思います。

ユープラを見にいくと・・・
先週末で（未受験を除く）150案の参加案があるのですが、低減手法として選択されているのは
　「太陽熱」   140案
　「地中熱」　62案
　「井水」　　98案
となっているのですが、「井水」の多数派の利用方法は、水資源として利用し、省エネルギー（というか省資源？）効果について上水道の使用量節減（水道料削減）を考慮ということのようです。水道使用量を少なくすれば浄水場のポンプの使用するエネルギーは少なくなるわけで、意識高い系目線で言えば省エネなのだとは思いますが。。。
（書かれてはいませんが）設備計画についての留意事項そのまんまの問題文なので、建築設備の省エネルギー効果についての何らかの考慮について書いておくのでもよかったような気はします。

地中熱 （≠ 地熱）

今回出題のあった、環境負荷低減手法としての「地中熱」ですが、NPO法人 地中熱利用促進協会のＨＰ（http://www.geohpaj.org）を見ると、

地熱と地中熱の違いについて補足的に説明します。地球がもっている熱エネルギーが地熱ですので、地中熱は地熱の一部ともいえますが、利用の仕方から見ると、火山に近い場所にある高温のエネルギーを発電等に利用する地熱と、足もとにある恒温のエネルギーを温熱・冷熱として利用する地中熱とは、似て非なるものです。

地中熱利用促進協会では地中熱を次のように定義しています。すなわち、「地中熱とは、昼夜間又は季節間の温度変化の小さい地中の熱的特性を活用したエネルギーのことである。」このように、わが国では地熱と区別して地中熱という言葉を使っています。

と書かれています。
試験元的には、H15の学科試験問題、建築計画（【15235】）の

未利用エネルギーとしての地下水は，水温が年間を通じてほぼ一定であるので，冷暖房における効率のよい熱源となり得る．

の“地下水”を“地中”や“井水”と読み替え、“地温（地中熱）”や“水温”とした形で出題したのかも・・・
と浅ーく考えたのですが、どうやらユープラでは超小数派のようです・・・😰

【参考】（上記ＨＰより転載）

夏期：30℃超え、冬期氷点下とかの空気熱源より効率はいいですよ、と。

環境負荷低減手法として、「地中熱」、「井水」・・・

【追記】
ラグビーワールドカップ2019の組分け抽選会の会場が、京都御所にある京都迎賓館に決まったらしい。

和室（素足又は上履きで利用）で？😮と思って、政府インターネットTV（http://nettv.gov-online.go.jp/prg/prg9576.html?nt=1）を見てみたら靴で利用する部屋もある模様。

そうだよねぇ・・・😅

受付

今回、要求室として、

が求められました。

シックスパックのイラストに・・、と、特に意味ありません、妄想です m(_ _)m m(_ _)m

という説もあるので・・

過去問を見てみると、

という要求に対する、合格水準の標準的な解答例は

要求通り、図書館部門に設けています

エントランスホール（共用・管理部門）に設けましたが、何か (๑ÒωÓ๑)

となっています。
おそらく、特記事項の
・書籍等の貸出・返却を行い、レファレンスを兼ねる。
ことに支障がない計画であることが、「与えられた内容及び条件を充たす計画」なのだと思います。
今回設けるよう求められた要求室の“受付”は
・受付カウンターを設け、利用者の入退館の管理を行う。
ことができるようにすることがマスト条件。計画の要点等の
「セキュリティ」について考慮したこと。
で記載することと合わせて、運用上支障がない計画であれば問題（減点）はないような気はします。

上履き

トーキョーローカルですが、トレインチャンネルでやってるゲームやさん提供の“大人の60秒講座”で見たスリッパの由来。

語源辞典（株式会社ルックバイス）によると、

なのだとか。イメージとしては、こんなん

上履き（シューズそのままスリッパ）で利用？

なのかも😅。

試験委員はやったのかな？

とはいえ、これ

上履き≠シューズカバー

を上履きというのはムリクリ感満載の気はします。

ゴミ置場

昨年から要求室の
・便所、倉庫（リネン庫を含む）及びゴミ置場については、適切に設ける。
として登場の“ゴミ置場”ですが、標準解答例では

標準解答例１

標準解答例２

という扱いでした。
過去問では、
H25
・その他必要と思われる室等は、適宜計画するものとする。

屋内に“ゴミ庫”を計画

H23
・上記の室に関連して必要と思われる室等は、適宜計画するものとする。
・その他必要と思われる室等は、適宜計画するものとする。

屋外に“ゴミ置場”を計画

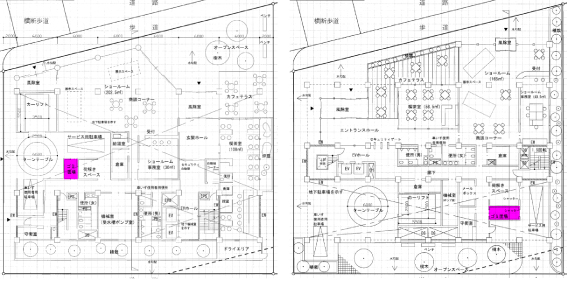

H21
・上記の室に関連して必要と思われる室等は、適宜計画するものとする。
・その他必要と思われる室等は、適宜計画するものとする。

屋内に“ゴミ置場”を計画

と、試験委員の匙加減で、屋外／屋内、ゴミ庫／ゴミ置場は適宜使い分けられているようです。
（H19までは、その他の施設等として、“ごみ置場”が要求されていました）

今回は
・便所、エレベーター、通用口、倉庫及びゴミ置場については、適切に計画する。
という要求ですが・・・
発表が楽しみです。（お気楽発言m(_ _)m）

太陽熱、地中熱、井水

類似問題と言われる過去問が、10年近い歳月を経て再度、問われた形となりました。
（通称：手ぬ・・オット、シツレイシマシタm(_ _)m）この傾向は、近年、一層、強まってくるかどうかはわかりませんが、そうそう特殊なことが問われる試験ではないので、解き方の上手さとかなくても（≠いちゃもん）悩んだりすることはないのだと思います。

試験元が、合格水準の標準的な解答例を示すことを意図したしたものには

とあります。そのまんまパクッ、オットシツレイシマシタ、トレースしても「知識及び技能」を有すると見てもらえそう。

また、

という話もあったので、

ZEBのイメージ
NEDO（新エネルギー・産業技術総合開発機構）H.P.より転載

とかをチラ見しておいた方は楽勝だったのだと思います。

配置計画

今回も、例年同様
敷地の周辺環境に配慮する。
という留意事項があったのですが、計画の要点等で
小学校、公園等の周辺環境を踏まえた建築物の配置計画について考慮したこと
の記述を求められていました。
与えられた条件は

というものだったのですが、妄想を膨らませて小学校の校庭にトラック（200m）やサッカーフィールド（少年用）を描き込むと

という感じ。
よくある小学校のイメージは、校門→校庭→校舎・・・本当ですか？

ということで南に校門を設けてー、

調子に乗って桜並木の通学路とか^^;;;

あるかも。。。
隣接小学校の児童の利便性に配慮したアプローチ計画・・・とかもあるのかもですが「設計製図の試験」は「与えられた内容及び条件を充たす計画をし、」というもの。聞かれているのは建築物の配置計画についてなので、南を空けて（屋外遊技場にし）北側に寄せて配置とか、誰もがやりそうなことをもっともらしく記述するのも「知識及び技能」のうちなのかもしれない。

外遊び（屋外／屋上）_03

屋外遊技場の設計条件に、
日射遮蔽効果のある樹木を植樹する。
とあったのですが、留意事項では、
太陽熱、地中熱、井水、植栽等を利用するなどし、環境負荷低減に配慮する。
とされていたので単純にこんなん

落葉高木を植樹、夏期には葉が日照の直射を遮蔽

冬期は落葉により日照を確保

でいいのかと思ったのですが、ユープラではあまり流行ってない感じ。
多数派は

なのか・・・(￣ー￣；

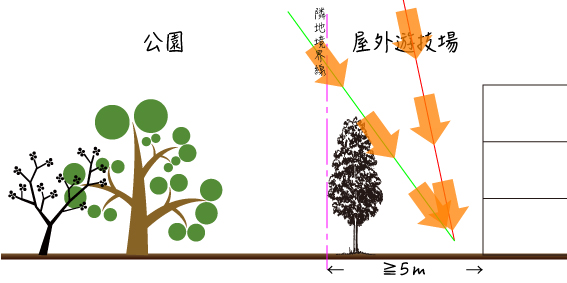

中には

という方もいるのですが。

もっとも「ジャック豆」とかなら

ドラえもん『のび太のジャックと豆の木』より

建物から離しても日射遮蔽効果ある樹木といえるかもなので、別にいいのか(￣。￣)

外遊び（屋外／屋上）_02

フツーはこんなんだと思いますが・・・

上記２点：しもほうや保育園（東京）H.P.より

他にも、

裸足で泥遊びー、とか

エンゼル保育園（熊本）blogより

 木登りー（植樹はこのため・・・^^;）とか

上西春別幼稚園（北海道）blogより

雪遊びー、とか

みつわ保育園：香芝市（奈良）交式サイト より

いろいろありそう。。。
「“はきかえ”（上足・下足）に配慮した動線計画」について、いろいろ考慮できそうです。

【追記】
足洗い場とはいうものの、

TED_ Takaharu Tezuka：The best kindergarten you've ever seen

いろいろな洗い方があるようです^^;

外遊び（屋外／屋上）_01

ラグビートップリーグもウインドウマンスで中断。１年振りで作図をしてユープラを見にいくと・・・

今回のお題は、
子ども・子育て支援センター（保育所、児童館・子育て支援施設）
ということで、そのまんまの出題だったのですが。
構成ダイヤグラム（プログラム図）はこんな感じになるのかな、と。

各部門は特記事項で、
・各室は、素足又は上履きで利用する計画とする。
ということなので、保育所は

という感じで、保育所玄関でベビーカーから降ろして靴を脱いで上がるということだと思います。
児童館・子育て支援部門のほうは、

となるのかなと思ったのですが、ユープラの多数派は

のようです・・・(￣ー￣；
これだと屋上広場は素足で利用？夏とか火傷しそう・・・

まあ、人間“気合”があれば

ということもできるようですし、小さいうちに鍛えるということもあるのか・・・
